Проектирование Отопления

Чтобы получить коммерческое предложение, напишите запрос на e-mail: dfbulik@gmail.com или

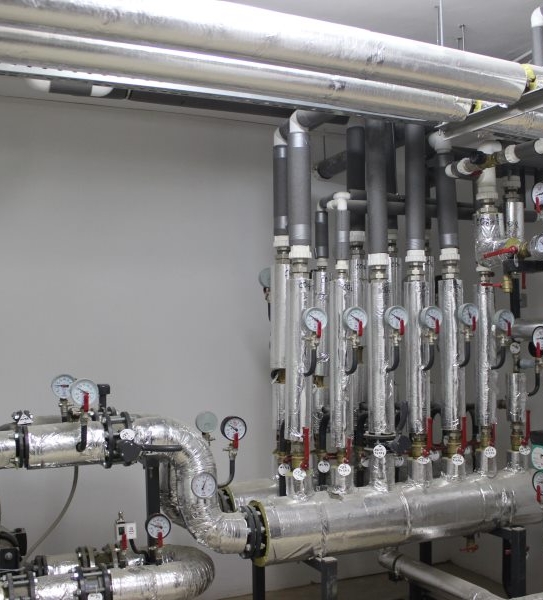

Система отопления является сложной инженерной системой, от надежной работы которой зависит комфорт, безопасность, возможность проживания в помещении в зимний период. Чтобы система работала эффективно и без сбоев, была экономичной и надежной, - необходимо провести проектирование системы отопления. Экономия на качественно выполненном проекте может обернуться неоправданными расходами.

Надёжность инженерных коммуникаций ценилась всегда, но сейчас на первый план также выходит энергоэффективность и удобство. Реализуемые системы становятся сложнее и дороже, они автоматизируются и тесно взаимодействуют между собой. Типовые разработки практически не получается применить без существенных изменений, система отопления – практически всегда уникальная конструкция.

Cистема отопления – наиболее затратная инженерная система любого здания. На ее устройство требуется около 5% от общей стоимости строительства. Каждое строение обладает архитектурными и конструктивными особенностями, поэтому использование усредненных расчетов невозможно. Учитывать приходится многое: площадь здания, особенности климата, ориентацию по сторонам света, места теплопотерь и многое другое, играющее важную роль.

Проектный отдел нашей Компании профессионально выполняет проектирование систем отопления для объектов любой сложности и назначения, позволяя Заказчику сэкономить средства, получая высокий уровень эксплуатации в отопительный период.

Стадии проектирования

Стадия "П"

Стадия "Р"

Стадия «П» предназначена для проведения экспертизы проекта, для согласования с заказчиком, специализированными структурами.

На стадии проекта («П») разрабатывается проектная документация, в состав которой входит:

Пояснительная записка с общим описанием концепции, принятой для объекта по разделам
Лист общих данных и характеристик инженерных систем
Планы инженерных систем по этажам в одну линию
Принципиальные схемы систем
Спецификация основного оборудования

На стадии «Р» предоставляется рабочая документация для проведения строительно-монтажных работ.

Разработка рабочего проекта («Р») включает в себя весь комплекс расчетно-проектных работ, в состав которых входит:

Лист общих данных и характеристик принятых инженерных систем
Планы всех этажей с разводкой инженерных систем с указанием всех сечений (диаметров), расчетных расходов, типов и количества воздухораспределительных устройств, привязок оборудования, электрических нагрузок и другой необходимой информацией для монтажа инженерных систем

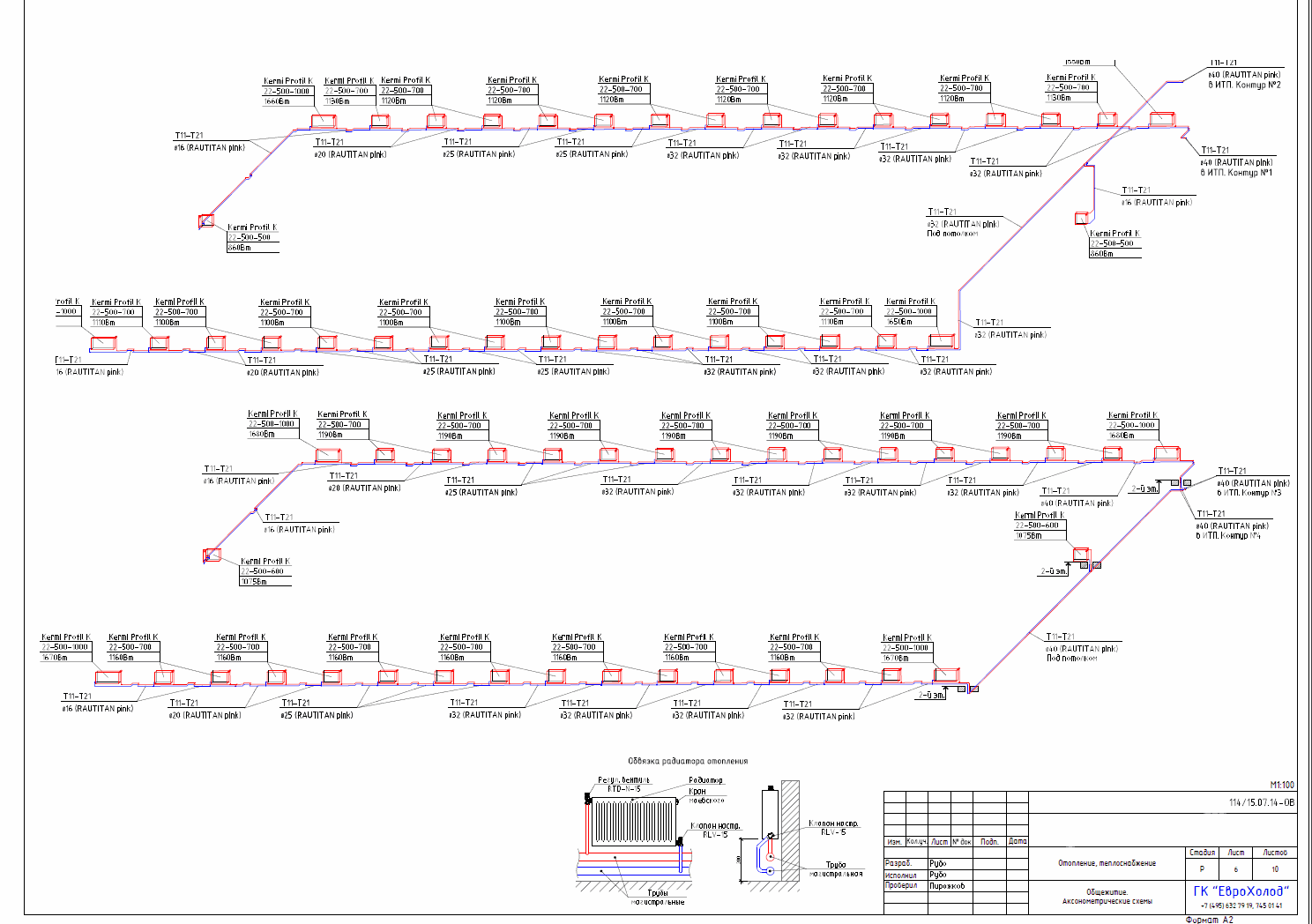

Аксонометрические схемы инженерных систем
Спецификация оборудования и материалов
Смета

При определении тепловой нагрузки систем отопления учитываются особенности теплового режима помещений. В помещениях с постоянным тепловым режимом, к которым относятся промышленные здания, сельскохозяйственные постройки, жилые и общественные здания, тепловая нагрузка определяется из теплового баланса. В помещениях с переменным режимом при определении тепловой нагрузки различают два периода - рабочий и нерабочий. В нерабочее время необходимость в отоплении может отсутствовать. Во всех случаях при расчете мощности систем отопления необходимо учитывать минимальные часовые тепловыделения. Кроме того, системы отопления должны обеспечивать нормируемые параметры воздуха к началу рабочего периода. Отопление, рассчитанное только на период нерабочего времени, называется дежурным отоплением.

Тип отопления напрямую зависит от площади дома. В силу малой инерционности систему с естественной циркуляцией можно использовать для сооружений площадью не более 100м2. Расчет и проектирование систем отопления осуществляется с учетом целого ряда особенностей. Например, для зданий с большей площадью необходима принудительная циркуляция теплоносителя, включением циркуляционных насосов в систему.

Узнайте стоимость вашего проекта

Просто опишите ваш проект и заполните данные, менеджер
соориентирует вас по срокам и деталям

Сделайте первый шаг

Заполните форму и мы свяжемся с вами

Пример: Вентиляция и кондиционирование торгового центра общей площадью 5000 м2 со средней высотой потолков 3 м.

Приложить файлы (Проект, план)...

Выбрать

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Что вы получаете в результате проектирования инженерных систем

Проект инженерных систем (в соответствии с действующими нормами, правилами, ГОСТами)
Графическую часть проекта (отображает принятые решения в виде схем, чертежей и других графических форм)
Пояснительные записки к проекту (содержит описание принятых технических и прочих решений и результаты расчетов)
Спецификации оборудования и материалов

В случае, если проект разрабатывается для здания в несколько этажей, в проект включаются поэтажные планы трубопроводов, на которых указываются места монтажа приборов отопления и технические характеристики приборов.

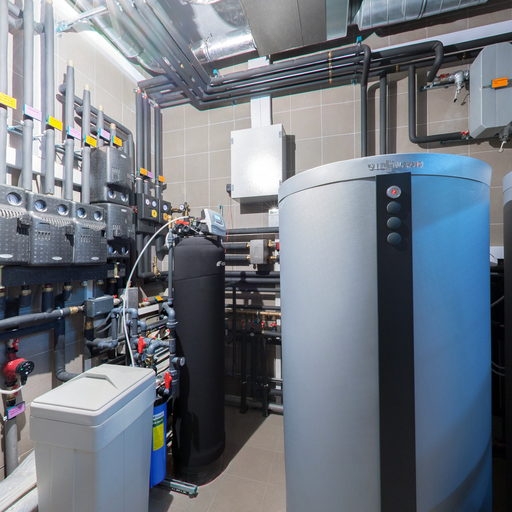

Каждый проект выполняется индивидуально для конкретного Заказчика, соблюдая все его пожелания, интересы, возможности. При этом учитываются современные тенденции в развитии систем отопления и используются современные экономичные радиаторы и конвекторы, теплые полы и теплые стены, низкотемпературные конденсационные котлы или классические системы с чугунным котлом и медными трубами. Выбор огромный и мы поможем Вам его сделать.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта	Сроки
	Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

Площадь объекта	Сроки
	Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

Данные которые передает заказчик

Архитектурно-строительные чертежи здания
Дизайн проекта (при наличии)
Технологический проект (при наличии)
Проектные данные на существующие инженерные системы (в случае реконструкции)
Техническое задание на проектирование (как правило, составляется совместно с проектной организацией)

Архитектурно-строительные чертежи здания
Дизайн проекта (при наличии)
Технологический проект (при наличии)
Проектные данные на существующие инженерные системы (в случае реконструкции)
Техническое задание на проектирование (как правило, составляется совместно с проектной организацией)

Этапы разработки проекта

1. Конструирование системы отопления. На данном этапе учитываются:

Размещение выбранных и согласованных с расчетными характеристиками отопительных приборов
Трассировка стояков отопления и трубопроводов
Место расположения запорно-регулирующей арматуры
Места спуска и наполнения водой системы отопления
Данный этап заканчивается выполнением схемы системы отопления с указанием тепловых нагрузок отопительных приборов расчетных участков.

2. Технико-экономическое обоснование проекта - разрабатывается техническое задание, т.е. текстовое описание проектируемой системы, и коммерческое предложение, т.е. описание затрат на создание системы.

3. Прохождение экспертизы - обязательный этап. Обязательная госэкспертиза проектной документации предусмотрена законодательством. Результатом этого этапа является проект с положительными заключениями и согласованиями, на основе которого может создаваться рабочая документация.

4. Разработка рабочей документации на основании утвержденной проектной документации, предназначенной для проведения строительно-монтажных работ. Состав и содержание рабочей документации определяется Заказчиком в зависимости от степени детализации решений, содержащихся в проектной документации, и указывается в задании на проектирование. Как правило, в ее состав входят рабочие чертежи и спецификации, в которых представлена полная деталировка проводимых работ.

5. Подготовка исполнительной документации осуществляется после проведения строительно-монтажных работ. Исполнительная документация передается Заказчику.

В результате Заказчик получает полный пакет документов – проект системы отопления. В проект должны входить: общие данные, план системы отопления, характеристика оборудования, изометрические или аксонометрические схемы, схемы обвязки отопительных установок и приборов, спецификации, расчеты теплоотдачи и теплопотерь.

Применение проектов отопительных систем позволит качественно выполнить дальнейший монтаж системы и установку отопительного оборудования.

ТРЕБОВАНИЯ К СИСТЕМАМ ОТОПЛЕНИЯ

Санитарно-гигиенические. Системы отопления должны обеспечивать внутри помещения заданную температуру воздуха, равномерную по объёму рабочей зоны помещения. Температуры внутренних поверхностей наружных ограждений и нагревательных приборов должны находится в приделах нормы.
Экономические. Системы отопления должны обеспечивать минимум приведенных затрат по сооружению и эксплуатации. Показателями экономичности являются также расход материала, затраты труда на изготовление и монтаж. Экономичность системы определяется технико- экономическим анализом вариантов различных систем и применяемого оборудования

Строительные. Системы отопления должны соответствовать архитектурно-планировочному решению помещений. Размещение отопительных элементов должно быть увязано со строительными конструкциями
Монтажные. Элементы систем отопления должны изготавливаться преимущественно в заводских условиях, детали унифицированы, затраты труда минимальны
Эксплуатационные. Система отопления должна быть надежной в поддержании заданных температур воздуха. Надежность системы обуславливается её долговечностью, безотказностью, простотой регулировки управления и ремонта. Система должна быть безопасной и бесшумной в работе, Должна обеспечивать наименьшее загрязнение вредными выделениями помещений и атмосферного воздуха

ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СИСТЕМЫ ОТОПЛЕНИЯ

При разработке проекта системы отопления рекомендуется учитывать ряд принципиально важных моментов:

тип помещения (жилое, нежилое), особенности планировки;
климатические особенности местности;
расчет необходимого количества тепла с учетом толщины стен, фундамента и перекрытий здания;
выбор схемы отопления.

Один из главных документов проекта – тепловой расчёт всей системы, где обосновываются показатели объёма тепловой энергии, необходимой объекту, тепловых нагрузок и тепловых потерь. Эти расчёты влияют на выбор оптимальной схемы отопления.

От разводки (схемы расположения приборов отопления и соединяющих труб) зависит эффективность работы отопительной системы, ее экономичность и эстетичность. Выбор разводки отопления зависит от площади здания и его конструктивных особенностей, от вида системы отопления. Схемы разводки условно делят на несколько групп:

Однотрубные и двухтрубные
Горизонтальные и вертикальные
Тупиковые, с попутным и встречным движением теплоносителя

От разводки (схемы расположения приборов отопления и соединяющих труб) зависит эффективность работы отопительной системы, ее экономичность и эстетичность. Выбор разводки отопления зависит от площади здания и его конструктивных особенностей, от вида системы отопления. Схемы разводки условно делят на несколько групп:

Однотрубные и двухтрубные
Горизонтальные и вертикальные
Тупиковые, с попутным и встречным движением теплоносителя

Конкретная система отопления должна иметь по одному из двух признаков из всех трех групп характеристик. Например, разводка может быть однотрубной, горизонтальной с тупиковым движением теплоносителя или двухтрубной, горизонтальной, со встречным движением теплоносителя и т.д.

ОСНОВНЫЕ ВИДЫ ОТОПЛЕНИЯ

Водяное отопление
Воздушное отопление
Паровое (только для нежилых зданий) отопление
Инфракрасное отопление

Традиционным видом является водяное отопление, в основе которого лежат нагревательные котлы и радиаторы, к ним подключённые. Воздушное отопление постепенно вытесняет водяное, так как обладает более высоким КПД, не требует установки котлов и радиаторов (а значит, проще в монтаже) и позволяет экономить затраты на отопление. Наиболее экономичным и эффективным является инфракрасная схема отопления. Но она подходит больше для отопления конкретных участков помещения, в частности, рабочих зон. Это обусловлено тем, что принцип работы этой системы заключается в нагреве предметов, а не воздуха в помещении, т.е. обладает направленным действием.

ПОСЛЕ ВЫБОРА СХЕМЫ ОТОПЛЕНИЯ ПРОИЗВОДЯТСЯ:

гидравлический расчет - определение диаметра труб для циркуляции теплоносителя и выбор необходимых насосов
расчеты нагрузок на проектируемую систему
внутридомовая система прокладки трубопроводов
схема установки приборов отопления
аксонометрическая проекция системы
узлы планируемого подключения и т.д.

гидравлический расчет - определение диаметра труб для циркуляции теплоносителя и выбор необходимых насосов
расчеты нагрузок на проектируемую систему
внутридомовая система прокладки трубопроводов
схема установки приборов отопления
аксонометрическая проекция системы
узлы планируемого подключения и т.д.

ТЕХНИЧЕСКИЙ ОТДЕЛ РЕШАЕТ СЛЕДУЮЩИЕ ЗАДАЧИ

Разработка полного комплекта проектной документации
Согласование проектной документации с надзорными органами и другими городскими службами
Техническая экспертиза имеющегося оборудования и выдача рекомендаций по его использованию, модернизации или замене
Экспертиза готовых проектов
Авторский и технический надзор за выполнением монтажных работ

КЛАССИФИКАЦИЯ СИСТЕМ ОТОПЛЕНИЯ

Различают местные и центральные системы отопления:

Местные системы - это системы, в которых все элементы объединены в одном устройстве и система предназначена для обогрева одного помещения. К местным системам относятся - печное отопление, газовое (при сжигании топлива в местном устройстве – газовый конвектор, инфракрасный излучатель) и электрическое
Центральные системы обогревают ряд помещений из центра (теплогенераторная, котельная, ТЭЦ), в котором вырабатывается теплота, передаваемая теплоносителем к нагревательным приборам отапливаемых помещений

Система отопления представляет собой комплекс элементов, необходимых для обогрева помещения. Основными элементами являются источники тепла, теплопроводы, нагревательные приборы. Передача тепла осуществляется с помощью теплоносителей. Несмотря на наличие минусов у всех видов теплоносителей, все они широко используются в системах отопления и теплоснабжения, они могут прекрасно уживаться в одном помещении, обеспечивая решение задач отопления и теплоснабжения, защиты конструкций от наледи и по обеспечению помещения горячей водой.

Основные пути передачи тепла от отопительного прибора в помещение:

Конвективное отопление. К нему относятся все виды отопления, в которых тепловая энергия передается благодаря перемещению объемов горячего и холодного воздуха. Теплый воздушный поток устремляется вверх, холодный/остывший воздух опускается вниз. Отсюда и основной недостаток конвективного отопления - большой перепад температур в помещении, т.е. высокая температура воздуха под потолком и низкая у пола. Самым ярким примером является отопление с помощью тепловых пушек и тепловентиляторов
Инфракрасное (лучистое) отопление - вид отопления, при котором тепло передается излучением. Отопительные приборы размещают непосредственно над или под обогреваемой зоной. Основной недостаток - то, что при неправильном расчете (монтаже) и эксплуатации (длительное использование) можно получить перегрев предметов и тела человека
Конвективно - лучистое. Большинство отопительных приборов (радиаторы, конвекторы, теплые полы и стены) являются конвективно – лучистыми, но соотношение конвекции и излучения у всех разное. При выборе способа отопления важно учитывать, что оптимальное и наиболее комфортное соотношение лучистого и конвективного тепла составляет 50/50.

Практически все отопительные приборы используют указанные пути передачи тепла, но все в разном соотношении.

К преимущественно конвективным приборам отопления можно отнести конвекторы с механическим и с естественным побуждением. Они бывают встраиваемые, навесные, напольные, замаскированные под предметы интерьера и т.п. Также к конвективным приборам можно отнести отопительные агрегаты, фанкойлы, системы воздушного отопления.

Проектирование воздушного отопления сильно взаимозависимо от систем вентиляции и кондиционирования и будет обоснованным в случаях отопления помещений больших объемов – складов, торговых залов, а также совместно с системами дежурного водяного отопления при периодическом использовании помещений.

В панельных штампованных радиаторах излучающая составляющая начинает преобладать над конвективной.

К приборам, практически полностью использующим излучающую составляющую, относятся всевозможные излучающие панели.

Новые технологии проектирования и монтажа, как и новые материалы (полипропиленовые, металлопластиковые трубы, трубы из сшитого полиэтилена, модульные системы монтажа) удешевляют стоимость проектных и монтажных работ, и уменьшают сроки монтажа отопления, а все это вместе только придает популярность данной технологии.

ПРОЕКТНЫЕ РАБОТЫ

Мы делаем для объектов

Для квартир и коттеджей

Для складских помещений

Для офисных помещений

Для магазинов

Для супермаркетов

Для торговых центров

Для административных зданий

Для гостиницы

Для учебных заведений

Для больницы "чистые помещения"

И другие объекты …

Для спортзалов

Для жилого здания

Для бассейнов

Для ресторанов

Для производственных помещений

различного назначения:

Получить коммерческое
предложение!

Заполните короткую форму справа и получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.
